ElectriPi V3.2

Beschreibung

ElectriPi ist ein Abwärtswandler, der mit 12-24V betrieben wird und diese auf 5V für einen Einplatinencomputer wie den Raspberry Pi herunterschaltet. Er ist in der Lage, hohe Leistungen von bis zu 5A kontinuierlich zu liefern, wodurch er für die maximalen Kapazitäten des neuesten Pi 5 mit Zubehör geeignet ist.

Um das Ganze noch attraktiver zu machen, haben wir die Konnektivität sehr einfach gestaltet, da er direkt auf den 40-Pin-Header des Pi montiert wird und einfache JST-Anschlüsse verwendet. Da Prozessoren heiß werden und 3D-Drucker warme Umgebungen sind, haben wir auch einen optionalen Lüfter zur Kühlung des SBC-Prozessors (12-24V oder 5V kompatibel) und einen zusätzlichen 5V-Ausgangs-Header hinzugefügt, falls Sie 5V an anderer Stelle in Ihrem System benötigen.

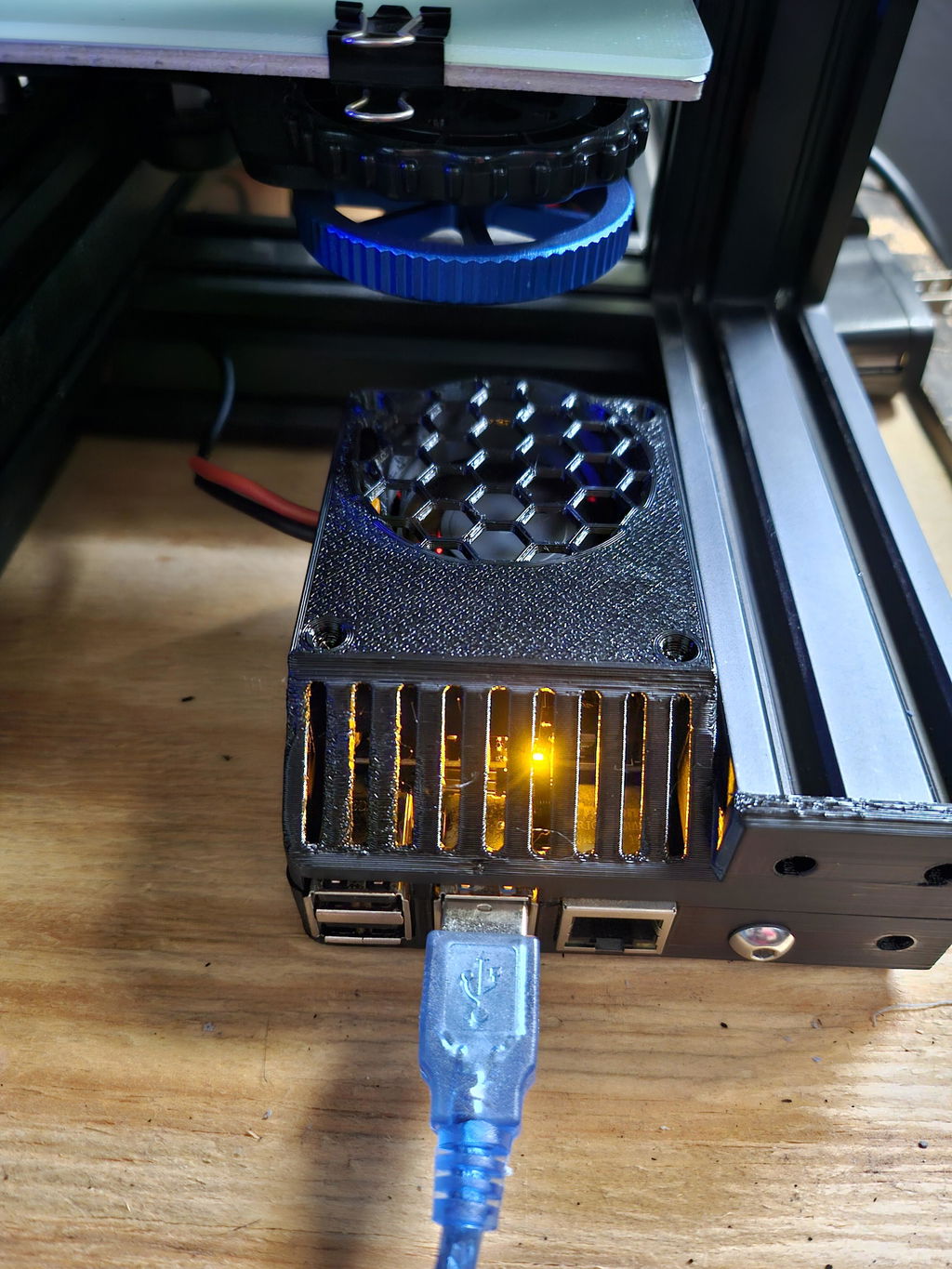

Obwohl wir dieses Gerät für 3D-Drucker mit einem SBC entwickelt haben, ist es sehr vielseitig und leistungsstark, so dass wir erwarten, dass es in industriellen Anwendungen, bei denen Hochspannungssysteme auch mit einem Raspberry Pi oder anderen SBCs integriert werden müssen, ein breites Anwendungsspektrum finden wird.

Lüfter

Die Hauptfunktion des Lüfters ist die Kühlung des Hauptprozessors des Raspberry Pi. Der GDSTime 4010 Lüfter ist ein 2-Pin-Lüfter, der direkt an ElectriPi angeschlossen oder an Ihre Hauptsteuerplatine verlängert werden kann. Der PWM 4010 Lüfter wird an den PWM-Lüfter-Header angeschlossen, der nur beim Raspberry Pi 5 vorhanden ist und ihn somit mit allen anderen Versionen inkompatibel macht.

Der Lüfter-Header kann über die Pads auf der Rückseite der Platine konfiguriert werden. Durch das Trennen der Leiterbahn zu VCC und das Löten der Leiterbahn an 5V ändert sich der Lüfter-Header auf 5V.

Größenangaben

Die Grundfläche von ElectriPi Standard Size beträgt 65x56mm mit M2.5 Bohrungen im gleichen Abstand wie beim Raspberry Pi Model B und Model A.

Lieferumfang

• ElectriPi
• Sicherung
• 40P Header Verlängerungsstifte
• Ein Lüfter mit Schrauben (optional)
